制冷机房大型设备多、管线复杂，为保证机房施工质量，应做好制冷机房专项施工组织策划，利用BIM软件进行制冷机房的设备、管线综合，进行施工深化设计。
1.制冷机房设备布置应满足如下要求：
（1）制冷机突出部位与配电柜的距离、主要通道宽度≥1.5米；
（2）制冷机之间或与其它设备的净距≥1.2米；
（3）制冷机与墙的净距、非主要通道≥1.0米；
（4）制冷机与其上方的管道、桥架净距≥1.0米；
（5）制冷机卧式蒸发器应有清洗、维修的空间；
（6）配电柜、开关柜上方及附近3米内严禁布置水管；
（7）同一规格的设备排布须横平竖直、整齐划一。
2.制冷机房管线综合与施工应满足如下要求：
（1）各管道层次由高到低应依次为电、风、水，若不在同一垂直方向可根据实际需要作相应调整；
（2）水管严禁布置在配电柜、开关柜上方及其附近3米内；
（3） 空调循环泵吸入口直管段长度应不小于2倍管径；
（4）空调水管所有上翻管道最高点应设置排气阀，下沉管道最低点应设置排泄阀， 排水阀口径根据主管管径应为DN32~DN50。
（5）所有管道重量不得作用于设备上，须单独设置支吊架固定；
（6）所有排气、排泄短管应先在管段设置好后再行管段连接；
（7）冷冻水管支、吊架设置均须做防冷桥措施，包括水泵出口弯管支撑。
（8）水管过滤器网孔孔径选择要求：泵前4mm，冷水机组前3-4mm；
（9） 管道对接焊口的组对和坡口形式应按照GB50243第9.3.2条规定；管道对焊缝与支、吊架距离应大于100mm（GB50738-2011《通风与空调工程施工规范》第11.2.5.3条）。
（10）通风降温用送风口优先考虑布置在机房下部距地坪1米内；
（11）冷冻站内应设置快速补水装置。
（12）多台水泵由原T形连接形式改为顺水弯方式，一次性的工程服务系统长期安全和节能运行的要求。
3.设备与管道的连接，除不产生震动的设备（如换热器）外，均应设置软接进行减振过渡。
（1）软接的工作压力、温度均应满足设计要求，DN﹥300管道优先考虑不锈钢软接。
（2）可曲挠橡胶接头安装要求：
a、橡胶软接头在安装时严禁超位移极限安装。考虑软接头不能承受横向应力及扭曲应力，软接头安装必须平直或垂直。
b、软接头限位装置在系统安装完成后进行调整，保证发挥减振效率。
c、管道必须有固定支撑或固定托架，否则应该安装防拉脱装置，以防止工作时受压拉脱。
4. 制冷机房仪表设置与安装应满足如下要求：
(1)空调水管压力（压差）传感器应安装在被测管道的直管段上，且应设置缓冲环和阀门。传感器量程应取可能出现的最大的压力（压差）值的1.2～1.3倍。传感器取压口应该靠近管道的底部，但不能位于管道最低端（防止沉淀堵塞）,也不能位于管道的最高端（防止气塞）。
(2)空调水管温度传感器安装应深入管道中心部位，传感器的端面必须迎着水流的来流方向确保测温真实。传感器量程应取可能出现的最大的温度（温差）值的1.3～1.5倍。
(3)水流开关垂直安装于水平管道上，一般不建议安装在垂直管道上。如果必须安装，需要调整水流开关的弹簧张力，以平衡簧片重力产生的影响，且应安装在被测管道的直管段上。
(4)电动调节阀应安装在3~5倍管径的直管段的中间部位，阀门严禁倒立安装， 相应旁通管直径可小一至两档。
5.制冷机房电气配电与接线
（1）桥架应用开孔机开孔，严禁气、电焊割孔；钢管与桥架连接应使用管接头并用锁母固定，内衬橡胶护口保护线缆。可挠金属管或其他柔性导管与刚性导管或电气设备、器具间采用专用接头；
（2）设备明敷配管应在进入设备前做防水弯头，防止水、杂物等通过电管进入造成短路；
（3）控制柔性导管长度：动力工程中不大于0.8m，照明工程中不大于1.2m；
（4）温、湿度传感器、压差传感器、风阀及水阀执行器、流量计及电动调节阀等安装处的预留线缆，距离在1.5m以内采用金属软管引至前端设备接线端子，大于1.5m必须采用钢管明配，转接中均加过线盒，敷设的金属软管不得零乱附着于风管、水管及桥架上。
（5）室内照明灯具不应吸顶安装，安装高度应满足机房巡视、观测和维护。
（6）振动设备接地与接地扁钢应采用柔性或弹性过渡。
6.制冷机房土建要求如下：
(1)施工前应核对施工图和供货厂家提供的设备基础图。
(2)冷水机组基础高度为：150mm，冷冻水泵、冷却水泵基础高度为：200mm。
(3)复核、优化施工图中机房排水沟、集水井的设置。排水沟应有一定的坡度，排水沟面层贴瓷砖及不锈钢箅子；
(4)制冷机房设备周边（冷水机组、水泵、板换等）以及集水坑周边涂100mm宽黄黑相间色带，色带内黄黑条角度为45度；
(5)制冷机房内应规划好主要通道、检修通道、参观通道等，做好相应的标识。
(6)机房地面可以用显著的字体标明该区域功能，具体布置可根据现场情况决定。

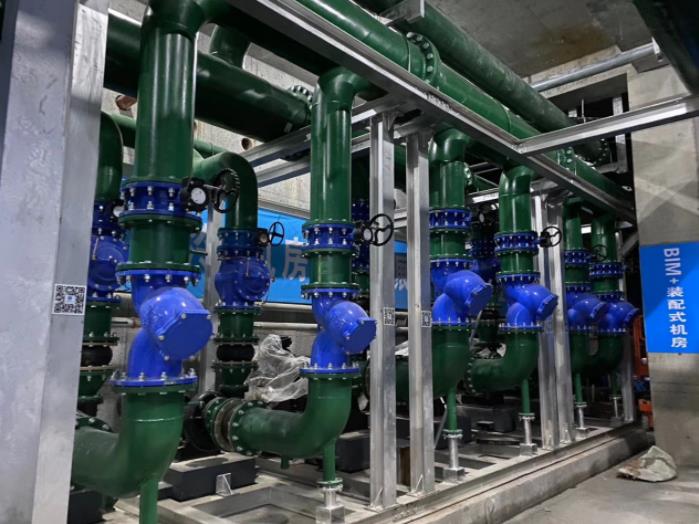

7.为提高机房安装质量、进度，推荐制冷机房采用预制化生产、现场组装。
