本导则规定了实施中小型供水泵站系统节能技术的总则、术语、基本规定、系统的设计和管理、水泵机组、阀门及管路、电气与监测、控制与信息管理系统、节能评价。本导则适用于新建、改建、扩建中小型供水泵站的节能规划、节能设计、节能管理、节能评价。
供水企业泵组数量多，运行时间长，会消耗大量电能，因此对水司来说，规范其系统布局、提升泵站节能改造力度，对供水企业具有十分重要的意义。
威乐作为全球领先的水泵和水泵系统供应商，以改善用户生活用水为己任，积极投身于中国城市供水管网改造的事业中，用一系列新产品、新技术、新方案快速、高效地解决城市供水管道改造难题。
在2023年，威乐中国市政水务团队助力中铁十二局启动了雄安新区容东片区给水管网系统工程二号加压泵站项目的建设。
01 工程概况

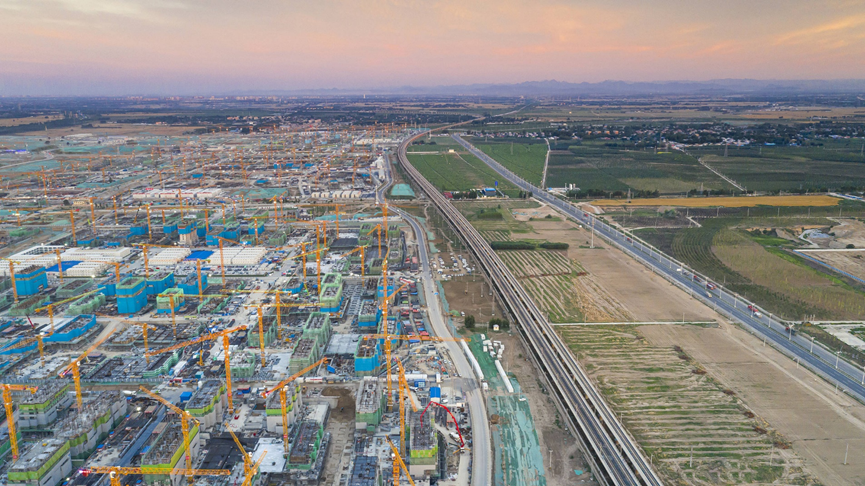

雄安新区建设如火如荼正在如火如荼的进行中，其中容东片区是先期启动建设的重点片区之一，随着相关工作的逐步推进，部分市政基础设施工程已陆续开工建设。
为夯实新区发展的市政基础设施基底，尽快实现规划目标，容东片区给水工程及再生水工程与其他市政基础设施建设同步进行，以保障城市给水、再生水供给需求。整个给水管网系统工程中，二号增压泵站被设计为占地面积近2,000平米的全地埋式增压泵站。

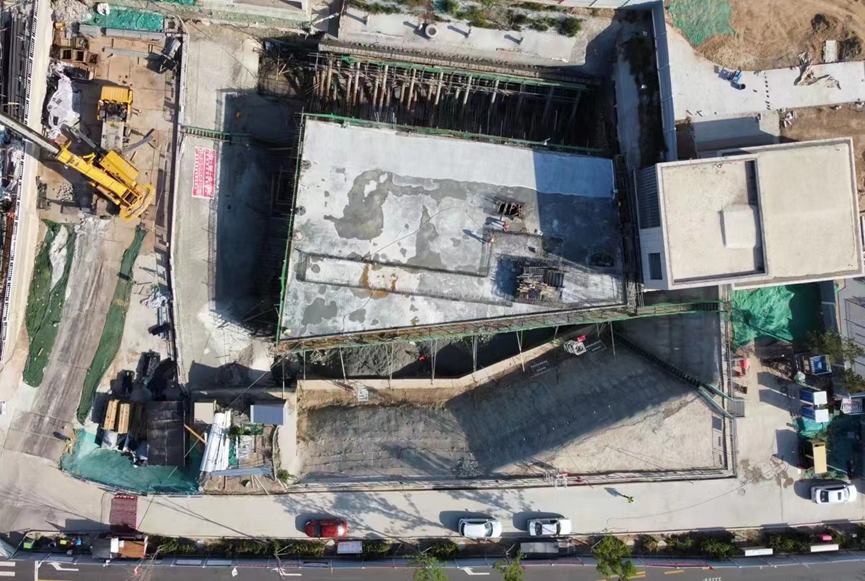

容东片区给水管网系统工程二号加压泵站 施工现场鸟瞰图

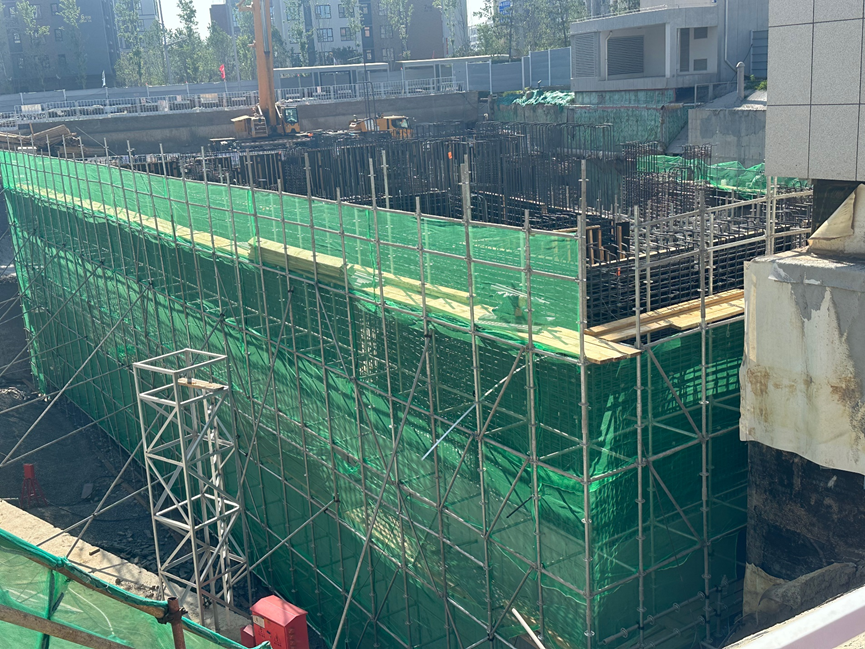

容东片区给水管网系统工程二号加压泵站 施工现场
02 泵站节能设计、改造或运营措施

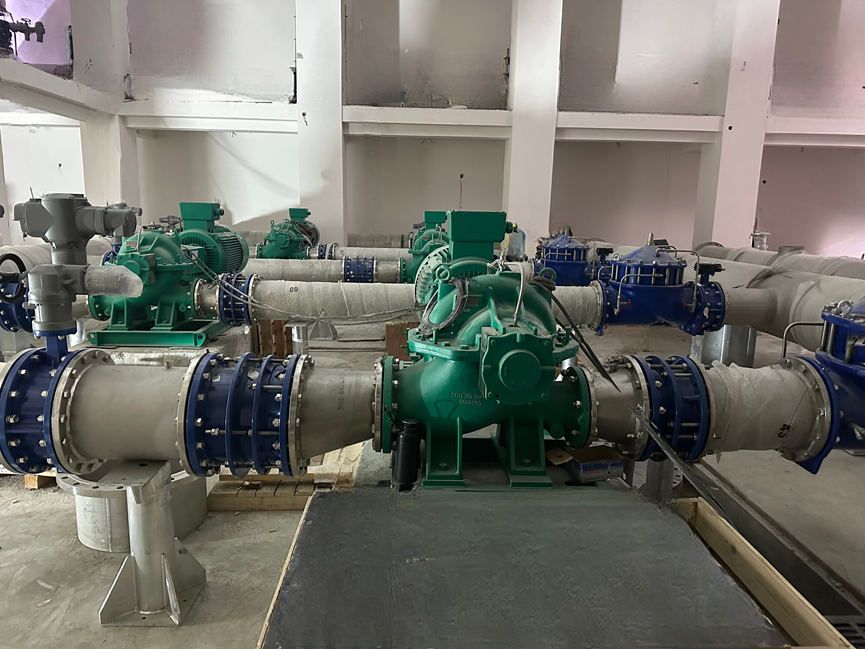

作为加压泵站的核心组件，水泵的高可靠性与能耗水平至关重要。项目建设方经过多重论证，最终选择了威乐的Wilo-Atmos TERA SCH中开双吸泵作为泵站供水水泵。
为确保供水安全与节能减排，该加压泵站采用无负压供水系统与调蓄供水系统组合模式。鉴于不同供水模式的不同实际工况，威乐为该泵站提供了整套供水解决方案，其中包括两种型号总计8台Wilo-Atmos TERA-SCH中开双吸泵。
为了消除管网压力波动及水锤对供水系统造成的影响，威乐应用技术团队在实地勘察并与中铁十二局深入沟通后，为泵站设计了整套无负压供水系统解决方案，方案中包括4台SCH中开双吸泵、稳压补偿系统、水锤防护系统、阀门及阀门PLC控制系统、变频控制柜等，充分满足用户消除进水压力波动影响、稳定供水压力的需求。
针对市政供水压力较低，无负压供水系统无法满足启动压力的情况，设计方在泵站内增设调蓄供水系统，通过调蓄水池确保稳定的用水供应。威乐为该系统提供4台更高扬程的SCH中开双吸泵，确保双供水系统均达到设计出水流量与扬程目标。
03 节能效果
以Wilo-SCH中开双吸泵为核心的加压泵站，设计供水量为每小时1,370立方米，可以将来自雄安容城县地表水厂二期的自来水增压输送至容东片区安居工程的现场，确保居民与社会生产生活用水。
水泵节能效果
Wilo-SCH中开双吸泵，作为威乐的核心产品，采用全新的3D水力模型设计，并且进行水力仿真和流场分析，以实现最优的流场设计和更低的损耗，节能效果显著。Wilo-SCH中开双吸泵节能评价值达到行业领先水平（执行标准GB 19762-2007《清水离心泵能效限定值及节能评价值》）。

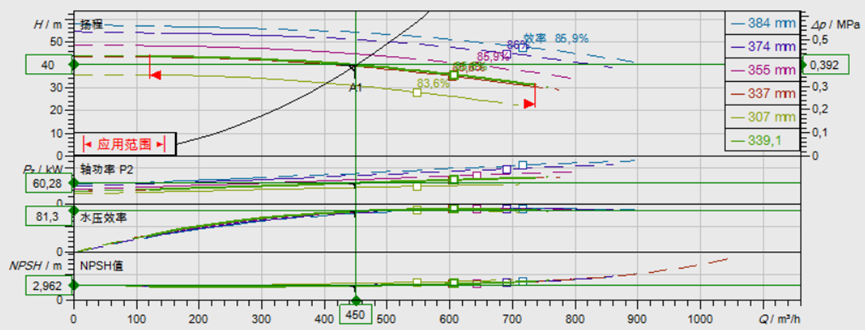

作为国际领先的水泵系统制造商，威乐公司出品的各类水泵产品，在设计时，均经过水泵实际运行测试，并且与CFD水力模型进行比对迭代，具备不同流量、扬程下的能耗、气蚀、效率的运行曲线。威乐研发团队将流量、扬程、能耗、气蚀、效率基础数据，融入水泵运行控制逻辑中，实现泵的优化运行，达到最好的节能效果。
系统节能效果
该泵站项目采用无负压供水系统和调蓄供水系统并联的设计方案。两套系统均采用Wilo-SCH中开泵产品作为核心，在供水系统中节能效果明显。
调蓄系统中单个水泵功率为110KW，而在无负压供水系统中单个水泵功率为45KW，两套系统均采用三用一备的水泵工作方式。在无负压供水模式运行时，单泵运行功率45KW，较调蓄供水模式单泵能耗降低65KW。而在两个供水系统分别全开运行时，整体加压泵站每小时可节省195KW的能源消耗，节能效果显著。
04 雄安新区的“绿色身影”
雄安新区的建设，是疏解北京非首都功能、推动京津冀协同发展的重大国家战略。作为源自德国的水泵及水泵系统优秀制造商，威乐紧随雄安新区建设步伐，在众多项目中都出现了威乐品牌的绿色身影。
上文提到的雄安新区容东片区给水管网系统工程二号加压泵站项目所输送的自来水来自于容城县地表水厂二期。而此水厂同样应用了来自威乐的产品，3台Wilo-SVTC立式长轴泵稳定运行，将自来水泵送到容东片区，并于加压泵站中的Wilo-SCH中开双吸泵接力输送，共同为雄安新区的供水系统建设贡献威乐力量。

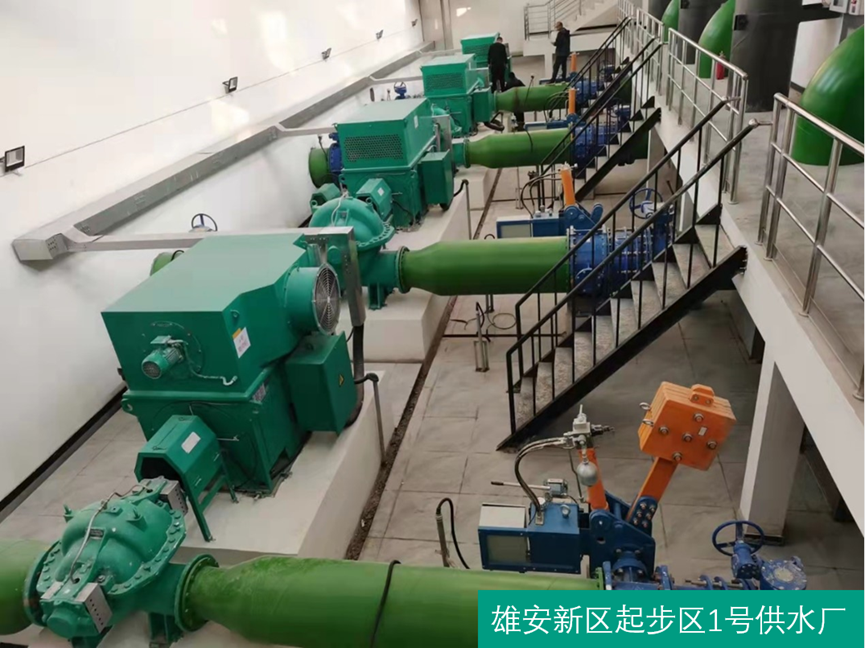

除以上两个项目外，威乐的产品还先后应用在雄安新区起步区1号供水厂、雄安商务服务中心项目、雄安高铁站能源站、雄安国际酒店等众多项目中。威乐的高品质产品与服务也得到了雄安新区建设者的认可。
雄安的绿色身影
自1995年进入中国市场以来，威乐中国已经发展成为集团的重要分支机构。作为根植中国的德资企业，威乐公司对中国经济的发展充满信心，我们对在中国发展的长期承诺不变，威乐将与各方合作伙伴一起为建设美丽中国而努力！
