制冷机房管道连接的门道可真多
2020-09-15  来源:西安易筑机电工业化科技有限公司  阅读:

一、沟槽连接方式

按设计要求的管径和现场复核后的管段长度截断管道。检查管口,如发现管口有毛刺、不平整或端面不垂直管轴线时,应修正;

用专用刮刀将管口处的聚乙烯内层削坡口,坡角为20-30°,深度为1.0-1.5mm,且应用清洁的纸或布将坡口残屑擦干净;

用整圆器将管口整圆;

将锁紧螺帽、C型紧箍环套在管上,用力将管芯插入管内,至管口达管芯根部; 将C型紧箍环移至距管口0.5-1.5mm处,再将锁紧螺帽与管件本体拧紧。





二、焊接连接方式

根据设计要求,工作压力在0.1MPa以上的蒸汽管道、一般管径在32mm以上的采暖管道以及高层建筑消防管道可采用电、气焊连接方式。

1.管道焊接时应有防风、防雨雪措施,焊区环境温度低于-20℃,焊口应预热,预热温度为100-200℃,预热长度为200-250mm。

2.一般管道焊接为对口形式及组对。

3.焊接前要将两管轴线对中,先将两管端部点焊牢,管径在100mm以下可点焊三点,管径在150mm以上以点焊四点为宜。

 4.管材壁厚在5mm以上者应对管端焊口部位铲坡口,如用气焊加工管道坡口,必须除去坡口表面的氧化皮,并将影响焊接质量的凹凸不平处打磨平。

5.管材与法兰盘焊接,应先将管材插入法兰盘内,先点焊2-3点再用角尺找正找平后方可焊接,法兰盘应两面焊接,其内侧焊缝不得凸出法兰盘密封面。

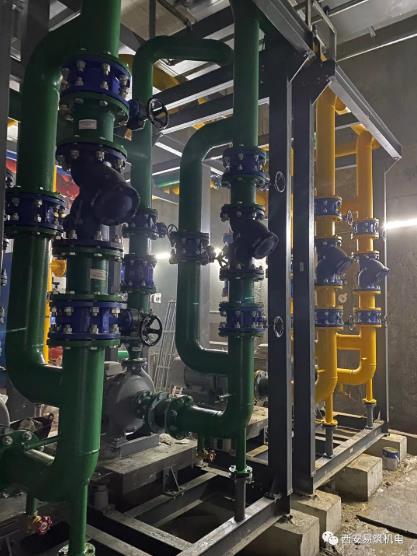

三、法兰连接方式(需要拆卸、与设备阀门等连接方式)

1.凡管段与管段采用法兰盘联接或管段与法兰阀门连接方式者,必须按照设计要求和工作压力选用标准法兰盘。

2.法兰盘的联接螺栓直径、长度应符合规范要求,紧固法兰盘螺栓时要对称拧紧,紧固好的螺栓外露丝扣应为2-3扣,不宜大于螺栓直径的二分之一。

3.法兰盘连接方式衬垫,一般给水(冷水)采用厚度为3mm的橡胶垫,供热、蒸汽、生活热水管道应采用厚度为3mm的石棉橡胶垫。垫片要与管径同心,不得放偏。

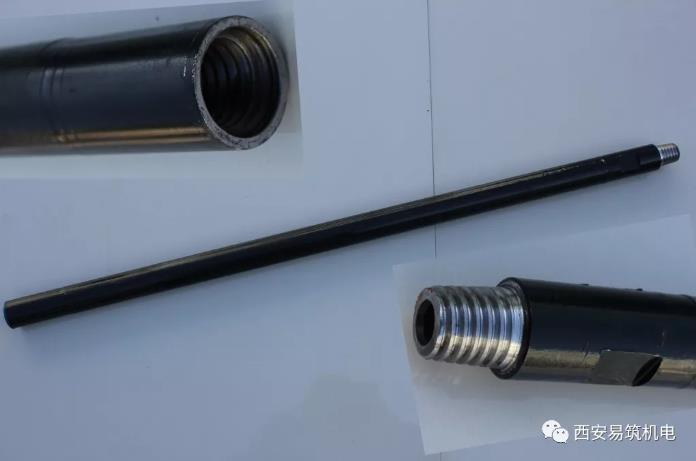

四、丝扣连接方式(镀锌钢管、衬塑镀锌钢管)

1.断管:根据现场测绘草图,在选好的管材上画线,按线断管。

2.套丝:将断好的管材,按管径尺寸分次套制丝扣,一般管径15~32mm套丝2次,40~50mm套丝3次,70mm以上套丝3~4次为宜。
