成都双流会缘133广场
商业综合体
会缘133广场是成都市双流区首家集酒店、办公、购物中心、SOHO为一体的商业综合体。该项目将引领双流区临空经济区的商业变革，提升并完善临空经济区的商业配套，打造双流临空经济区首家“一站式”美好生活中心，成为成都市双流区商业新地标。项目总占地80亩，项目总体量12.7万方，其中购物中心5.2万方，由四川会缘投资有限公司斥巨资倾力打造，由位列中国房企商业物业价值18强的正荣商业统一招商、全面运营管理。

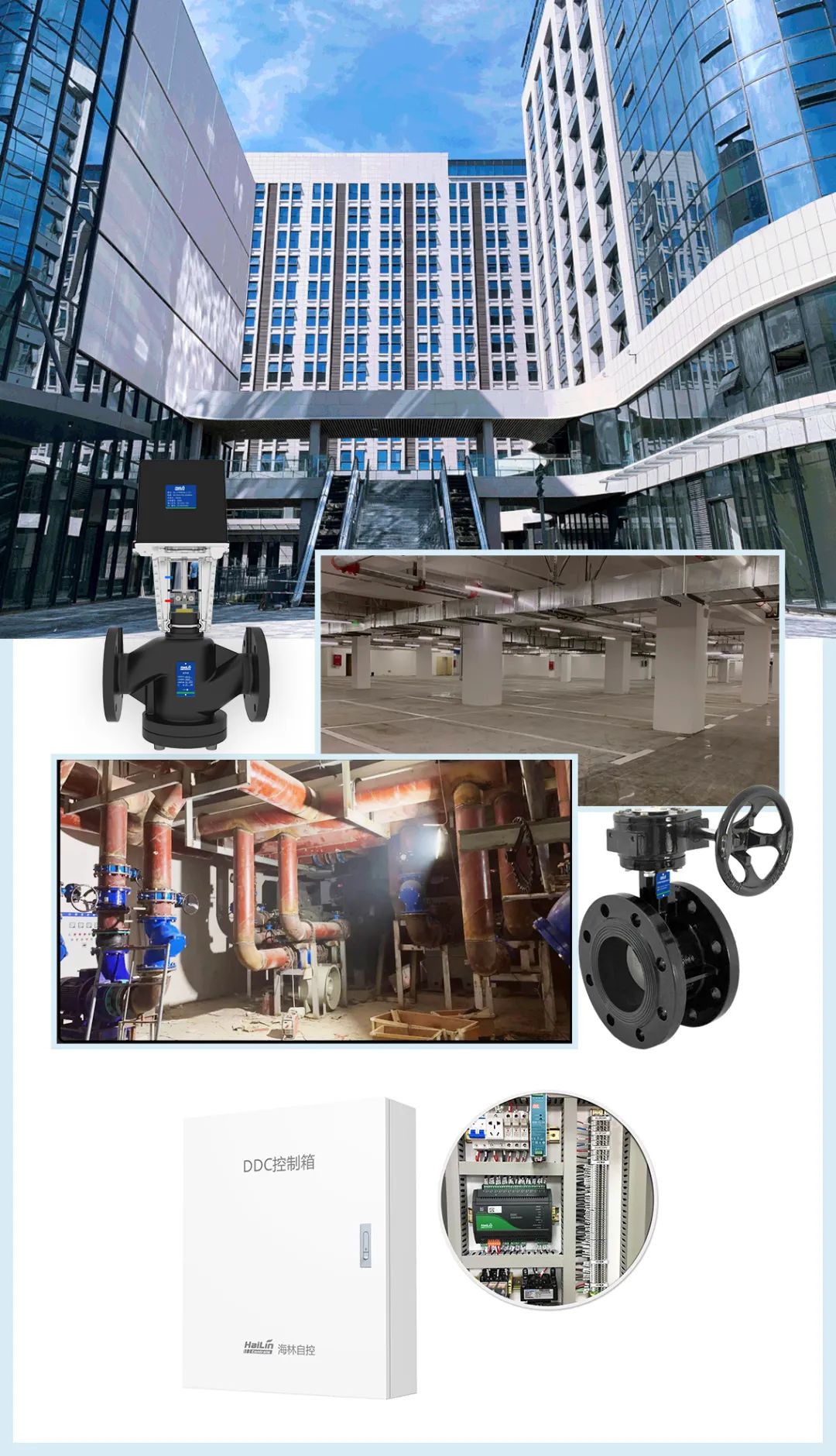

会缘133广场项目采用了海林楼宇自控系统，完成对冷却塔、冷却水泵、冷冻水泵、制冷机组、锅炉、新风空调机组等设备的自动化控制，实现楼宇智能节能化管理。系统包括DDC控制箱、HL8023系列联网温控器、电动调节阀、电动蝶阀、智能网关及各类传感器等产品。
系统功能
01 冷热源控制
•主机接口：可控制、监测所有制冷机组的运行参数。
•联锁控制：通过控制器对冷冻水泵、冷却水泵、冷却塔、电动蝶阀等实现联锁控制，并可根据突发事件自动启停备用设备。
•故障转机：系统中各台水泵，当任何一台设备出现故障时，DDC控制器会停止该设备运转，并根据有关设备的累计运行时间，启动运行时间最短的同类设备，以保证整个系统的连续运作。
•缺水保护：当水泵水流开关检测到水流信号时，才会打开水泵。当运行过程中出现缺水现象，水流开关动作，立即关闭水泵，防止空转损坏。
•设备的优化运行控制：DDC控制器根据主机、水泵的运行累计时间，每次启动累计运行时间最少的一台设备，以达到各类型设备运行时间的平衡。
•时间表运行功能：根据事先排定的工作及节假日作息时间表，定时启停机组。
•集中监控：集中监控大大减轻了人工手动操作的劳动强度，简化排除故障的过程，避免了由于人工手动操作疏忽而造成的设备损坏。
•循环水状态检测：检测循环水供回水温度、压力、回水流量。
•设备的状态监测：自控系统内所有设备的状态显示,故障报警,启停及运行状态,瞬时耗冷量及累计耗冷量记录,空调水供回水温度、压力、压差及流量显示。

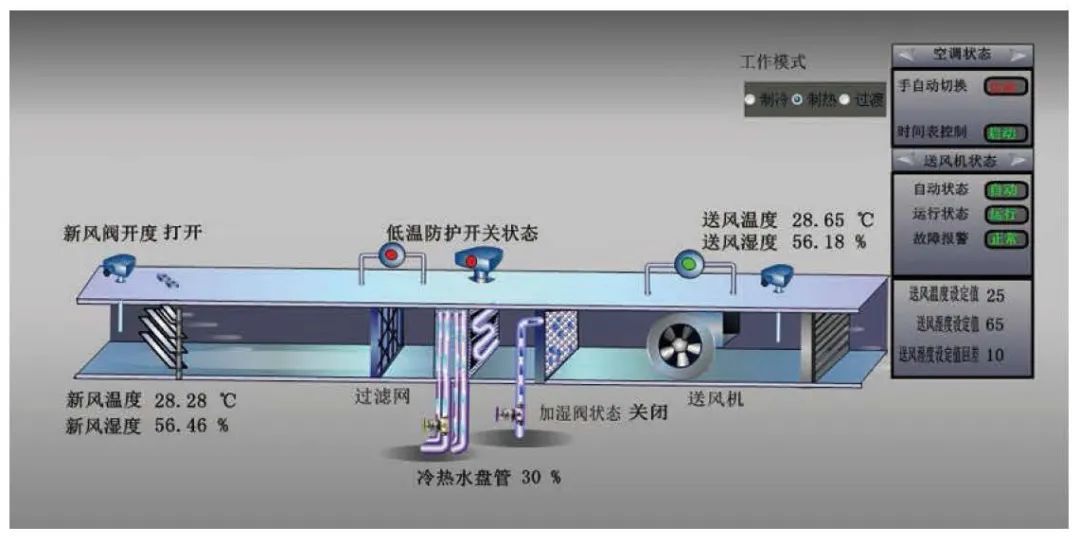

02 新风空调机组
•湿度调节：送风湿度传感器检测到送风湿度实际值，与控制器设定的湿度比较，控制加湿阀，使实测湿度达到设定湿度。
•温度调节：根据当前季节设定、送风实测温度与送风设定温度的偏差，按PID调节盘管电动调节阀开度，使实测温度达到设定温度值。
•防冻报警：当防冻报警器触发时，将热盘管全开，关闭新风阀及风机，并在软件中给出报警提示。
•过滤网阻塞报警：当过滤器堵塞时，压差开关给出过滤器堵塞报警信号，提示清洗过滤网。
•连锁保护：对机组的风机、电动水阀及电动新风阀进行电气联锁，将影响安全运行的因素进行互锁，保持系统的运行安全。
•实时调控：监控各项参数指标，如温度、湿度，保持环境的舒适。。
•时间表运行功能：根据事先排定的工作及节假日作息时间表，定时启停机组。
海林自控专注于楼宇自控系统，深入能耗监测与节能领域，为客户提供专业的智能高效楼宇管控系统，打造一体化综合解决方案，推动科技创新，不断提升产品技术和系统能效水平，携手众多行业伙伴，推动中国楼宇向着低碳、节能方向发展。
