沟槽式管道连接工艺你真的都掌握吗?
2020-09-15  来源:西安易筑机电工业化科技有限公司  阅读:

管道卡箍连接也叫沟槽连接,是一种新型的钢管连接方式,具有很多优点。自动喷水灭火系统设计规范提出,系统管道的连接应采用沟槽式连接件或丝扣、法兰连接;系统中直径等于或大于100mm的管道,应采用法兰或沟槽式连接件连接.




01.工艺原理

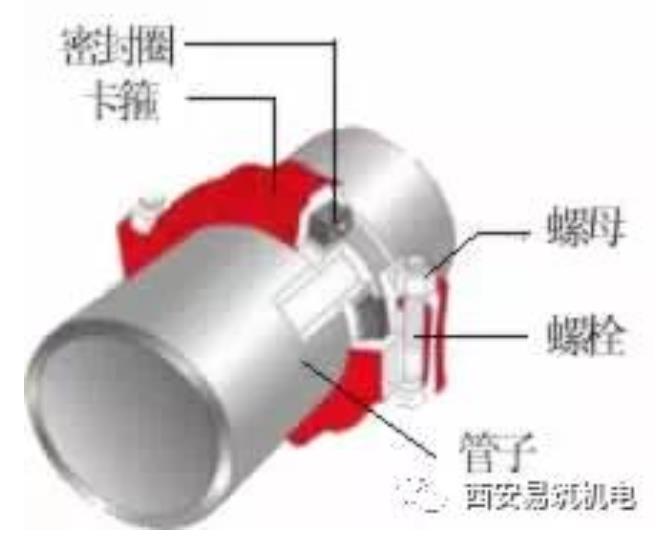

卡箍连接的结构非常简单,包括卡箍(材料球墨铸铁或铸钢)、密封圈(材料为橡胶)和螺栓紧固件(见图1)。垫圈为“C”型密封的橡胶圈,可形成一层密封。其原理为垫圈静态时抓住管道末端表面形成初次密封;卡箍锁紧时垫圈受到来自卡箍内部限制的压力,被动压制在管道末端,形成二次密封;管道内流体进入“C”型圈内腔,反作用于垫圈唇边,从而使垫圈唇边与管道末端无间隙的紧密配合,形成三次密封。也就是说,管道内液体压力越大,密封性能越好。

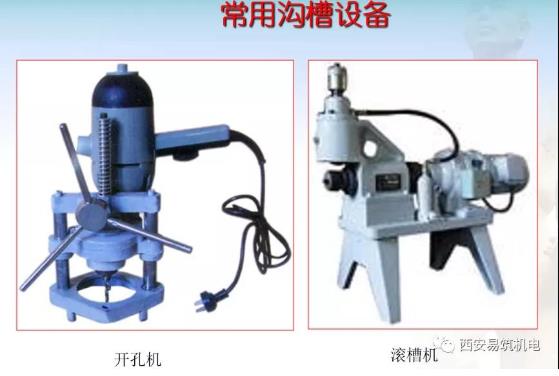

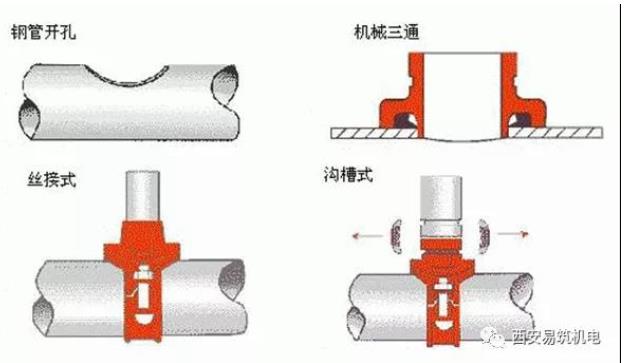

(1)工艺流程 安装准备→管道滚槽→开孔→安装机械三通、四通→管道安装→系统试压。

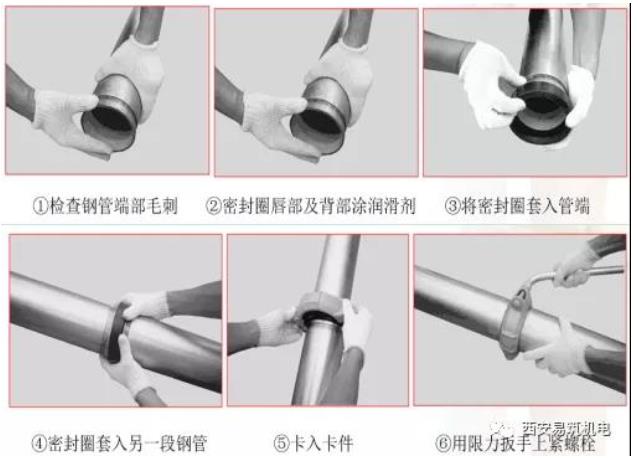

(2)管接头安装要求及步骤

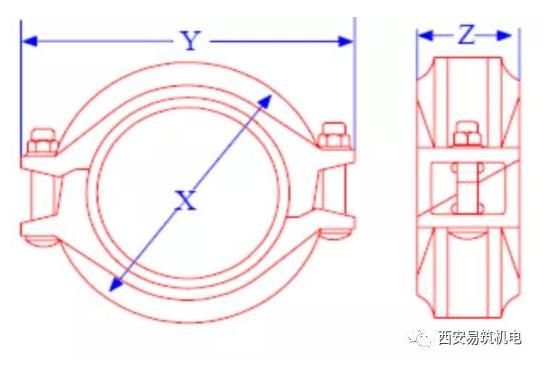

02.刚性(卡箍)接头

1、拼合式卡箍件对接部位呈斜面的沟槽式管接头。

2、在接头处相邻管端不允许有相对角变位和轴向线位移


刚性(卡箍接头)

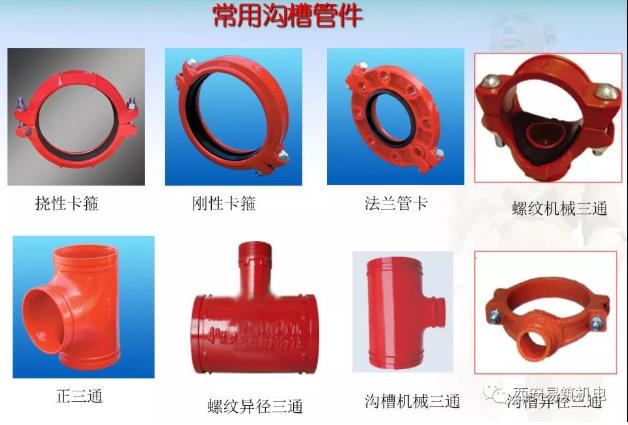

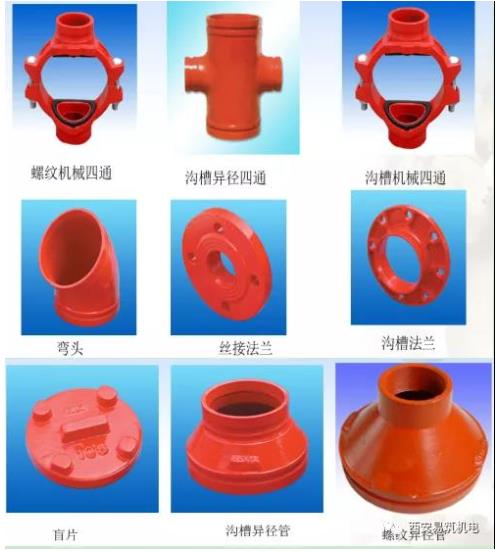

3.刚性接头、管件、附件的选用

CECS151:2003第4.2.6条:

(1)直管管段宜采用刚性接头。

(2)在管段上每4~5个连续的刚性接头之间,应设置1个挠性接头。

CECS151:2003第4.2.7条:

直管与管件连接宜采用刚性接头。

03.挠性(卡箍)接头

1、拼合式卡箍件对接部位呈平面的沟槽式管接头。

2、在接头处相邻管端允许有一定量的相对角变位和相应的轴向转动,允许角变位与管径有关,但不允许有轴向线位移。

挠性接头是一种柔性接




3.刚性接头、管件、附件的选用

CECS151:2003第4.2.8条:

1)、埋地管道宜采用挠性接头。

2)、室外埋地管道进墙管外侧第一个接头必须采用挠性接头,且挠性接头离外墙面的距离不宜大于300mm。CECS151:2003第4.2.7条:对有温度补偿功能的弯管、折线形管段,应在其产生角度位移的管段上采用挠性接头。

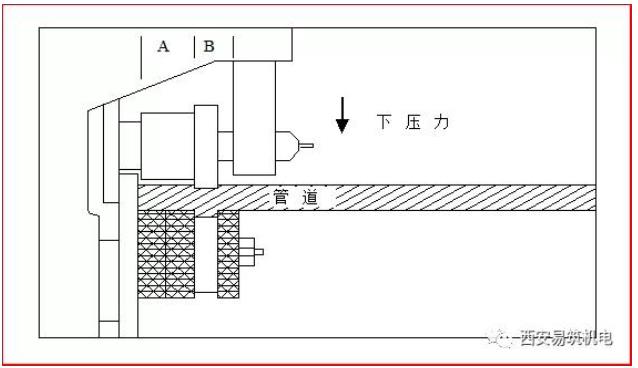

04.沟槽机滚压成型的沟槽质量

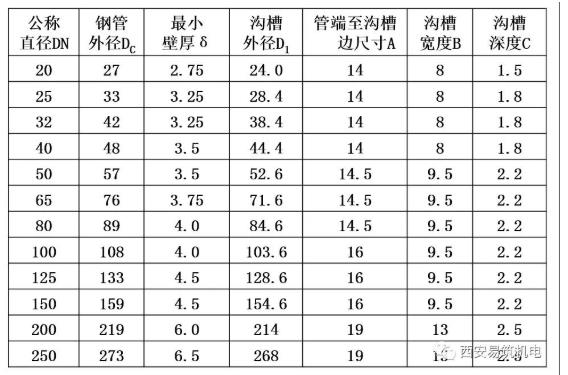

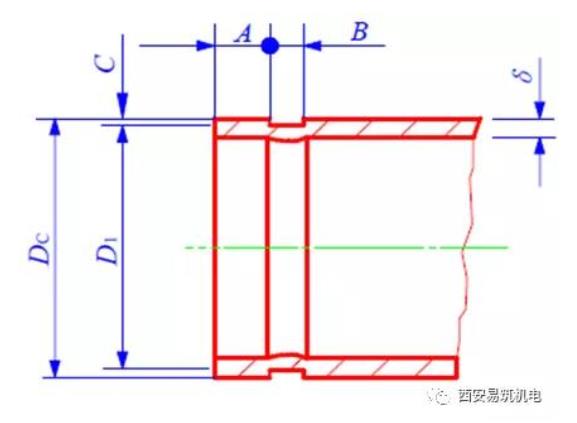

钢管最小壁厚和沟槽尺寸(mm)

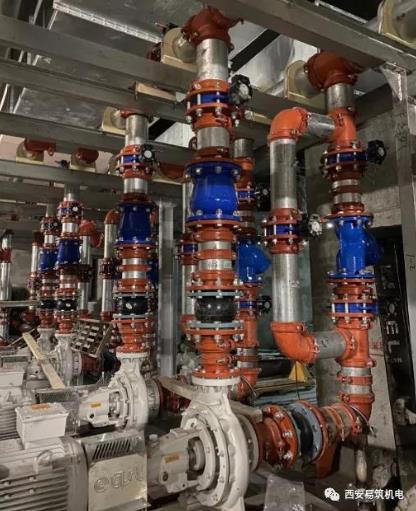

冷水机房组装效果
