据介绍，柳州市图书馆(新馆)项目总建筑面积8.1万平方米,其中地上建筑面积6.1万平方米,地下建筑面积2万平方米。项目由中建科工承建，以ppp模式承建,整体装配率为66%，达到国家A级标准。项目运用钢结构与装饰、全过程BIM等建筑新技术，引入安全巡检APP、AI视频监控系统，在安全标准化、智慧监管、装配式建筑应用等方面具有较高水平。并设一层地下室。项目主要功能包含图书馆主馆、少儿馆及多功能展区三大部分。项目于2020年11月开工,计划2022年12月竣工。
柳州市图书馆（新馆）造型设计取“城市书匣”之意，整体采用“龙湖书院”的设计理念，建筑形体犹如陈列于基座之上的书匣，基座方正稳重朴实犹如几案，其上方的书匣则通透轻盈，蕴含着知识对大众的开放共享。项目“书匣”造型和丰富的公共文化服务功能，是柳州市重点打造的文化品牌，建成后将成为柳州市柳东新区新的地标建筑。
技术引领显实力

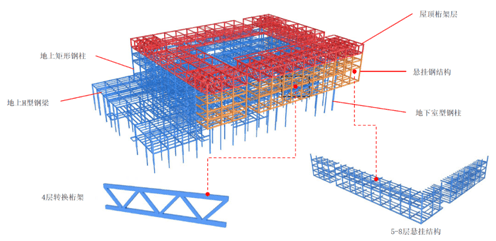

项目采用钢框架+混凝土剪力墙结构形式,共分布有6个核心筒,钢结构总体量约1.4万吨,5层至屋顶桁架层的西侧、北侧部分为双向悬挑倒挂结构,悬挑跨度分别为12m及9m,悬挑高度20.3m,原设计采用自上而下的安装顺序,存在高空作业无操作空间、塔吊无法覆盖悬挑下方位置、安全风险高、沉降控制难度大等困难。
针对悬挑结构的施工难点,中建科工项目技术部从零开始学习MIDAS建模及钢结构施工模拟,白天工作,晚上集中攻坚进行建模学习,从基础的线模建立到模型转换导入、再到运行计算及结果分析,技术部一步一个脚印,经过前后累计20余次的模型修改及计算,最终通过施工模拟分析,模拟施工顺序,优化出格构式胎架正式安装的最优施工方案,确保安装精度,实现变形可控。

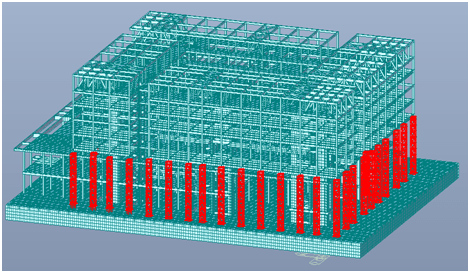

MIDAS结构模型

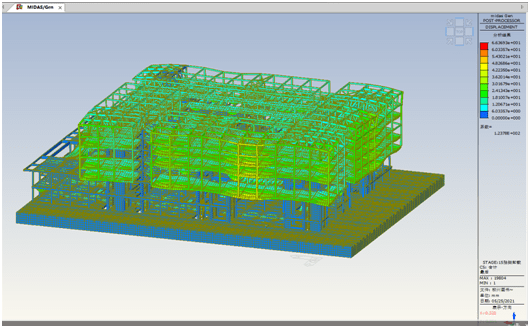

施工变形计算

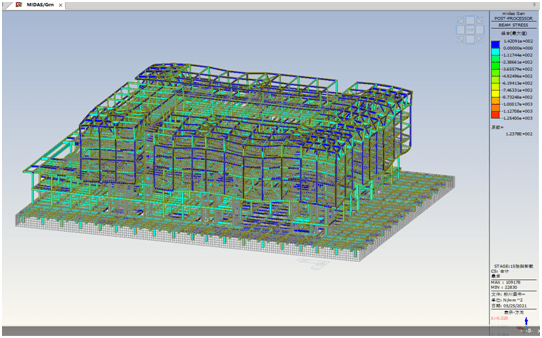

施工应力计算
装配集成促履约
项目采用钢结构与“三板体系”结合的方式,为保证优质、高效履约,项目充分发挥钢结构装配式优势,将钢结构与三板体系、机电、装饰进行集成化设计,显著提升现场施工效率。

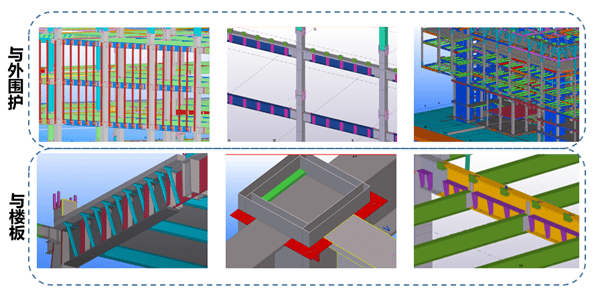

钢结构与三板体系集成

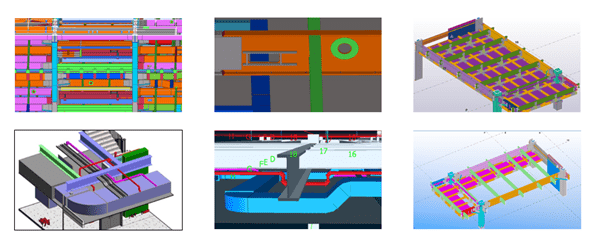

钢结构与机电、装饰集成
BIM应用保精品
柳州市图书馆(新馆)为中建科工大型PPP重点项目,项目运营期为10年,为保证交付质量、打造精品工程,项目实施全过程、多专业BIM技术应用管理。

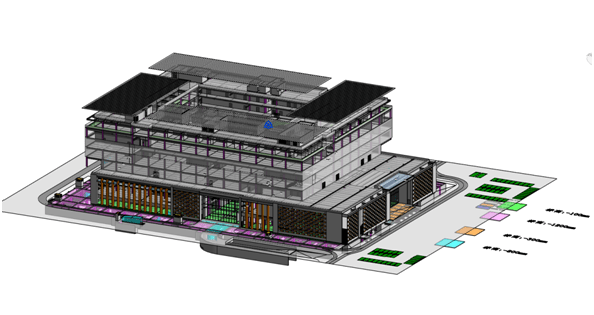

各专业BIM模型整合
主体施工阶段：建立结构专业和建筑专业模型,进行全面的图纸检查;进一步将钢结构、钢筋在节点处进行优化;确保现场高质、便捷、安全施工。
机电安装阶段：运用BIM进行管线综合排布,解决机电“水、暖、电、风”等专业之间的碰撞,同时整合结构、建筑和机电的模型,确保管综排布和建筑净高满足要求。
幕墙施工阶段：全面整合建筑、结构、机电、幕墙模型,从设计源头解决节点及专业碰撞问题。
精装修阶段：利用BIM整合模型进行综合天花排布,确保建筑使用空间、装修效果达到预期。
安全管控：在BIM模型中布置安全防护措施,实现安全防护材料数量的自动统计的同时提升了现场整体安全管控能力。
场平动态管理：结合无人机拍摄反馈的施工现场全貌,利用BIM技术进行建模,合理规划场平布置,提高了场地利用率。

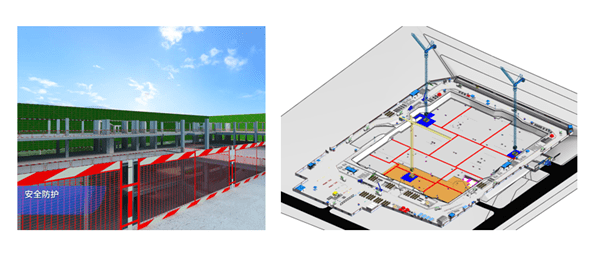

安全管理与场平动态管控
精细管理斩荣誉
项目自2020年11月正式开工以来,在中建科工项目经理陈敏的带领下,项目坚持安全、质量的高标准、严要求,项目的建设形象及施工质量受到了各级领导的一致肯定,先后承办了柳州市柳东新区“建筑施工安全标准化、扬尘治理暨安全生产月”现场观摩会、广西自治区级“建筑施工安全标准化、智慧安全监管、装配式建筑推广”观摩会,并获得了“柳州市安全文明标准化工地”、“广西壮族自治区建设工程施工安全文明标准化示范工地”荣誉。目前项目BIM技术应用已获得广西壮族自治区八桂杯、香港BIM国际大赛、国际智建杯3大BIM奖项。

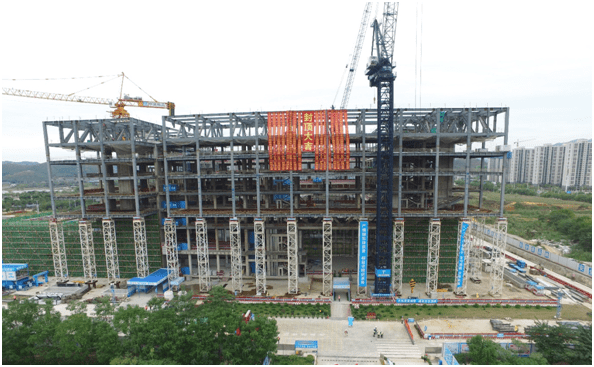

工程质量,百年大计,主体结构的封顶,是项目建设迈出的关键一步,标志着柳州市图书馆新馆将全面进入机电、装饰施工阶段。在后续履约过程中,项目全体员工将再接再厉,守住疫情防控底线,安全管理红线,保持对工程建设的激情,发扬攻坚克难的工作作风,确保项目实现2022年的完美履约!助力中建科工市场开拓!为柳东新区“国家产城融合示范区”建设、打造“柳州为广西副中心城市”的宏伟蓝图注入强劲动力!
